Portas e switches

Cada porta tem memória.

O painel frontal do switch, porta a porta, em quatro leituras do mesmo desenho. E cada conexão, queda e oscilação guardada no horário do próprio equipamento.

Estado
Link, porta desativada, módulo e PoE num só veredito por porta.
Tráfego
Utilização de cada link, de 0 a 100% da velocidade negociada.
PoE
Watts de cada porta. No alto do painel, 22 W de um orçamento de 370 W.
Óptica
Potência de recepção do módulo contra os limites do próprio switch.

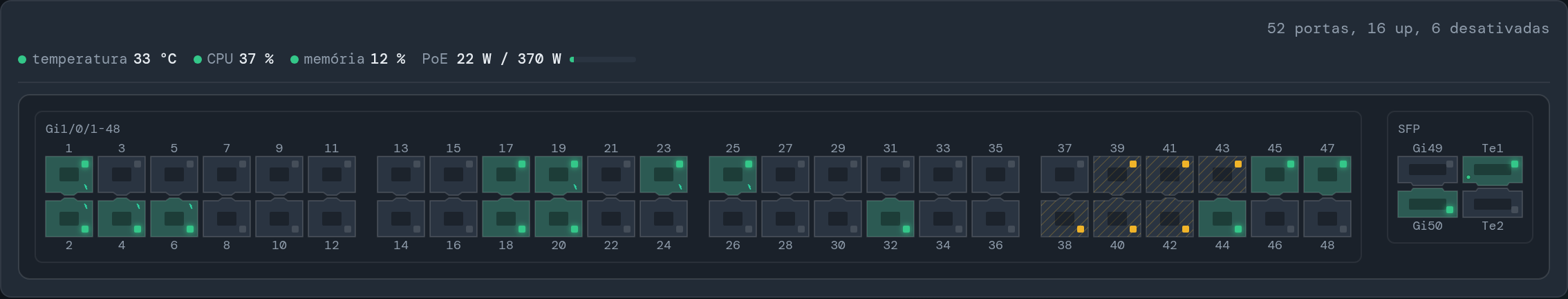

Painel frontal real de um switch Cisco C2960X com 48 portas de acesso e uplinks SFP, na visão Estado.

Leitura registrada de um Cisco C2960X em produção, em 04/10/2026.

24/09 a 02/10 · horário de Fortaleza

Uma semana de portas.

Os 51 eventos que este switch registrou em nove dias, na ordem em que aconteceram.

Painel frontal real do switch Cisco C2960X com as portas Gi1/0/14, Gi1/0/16, Gi1/0/23, Gi1/0/36 e Gi1/0/37 marcadas pelo último evento de cada uma.

Registro do switch 51 de 51 eventos

  1. Gi1/0/16desconectouficou 4 h 37 min conectada
  2. Gi1/0/37desconectouficou 1 d 3 h conectada
  3. Gi1/0/16conectou (1,0 Gbit/s)ficou 1 d 16 h desconectada
  4. Gi1/0/36desconectouficou 9 h 6 min conectada
  5. Gi1/0/37caiu e voltou entre duas coletas
  • Seis tiposConectou, desconectou, oscilou, desativada, ativada e mudança de velocidade.
  • Hora do equipamentoVem do ifLastChange do switch, não do momento da coleta.
  • Oscilação entre coletasSe a porta caiu e voltou entre duas leituras, o registro mostra.
  • Velocidade renegociadaEm 24/09, a Gi1/0/36 caiu de 1 Gbit/s para 10 Mbit/s.
  • Guardado para sempreO log das portas não tem prazo de retenção.
  • Sem cabo, sem alarmePorta desconectada fica neutra. Se ela importa, ligue o alarme de desconexão.

Te1/0/1 · últimas 24 horas

O tráfego de cada porta.

Entrada e saída do uplink de 10 Gbit/s deste switch, no gráfico do próprio sensor da porta.

Gráfico real de 24 horas da Te1/0/1 com entrada, saída, faixa habitual por hora, atalhos de período, exportação e tabela com mínimo, média, máximo, P95, último valor e volume.
Gráfico do sensor da Te1/0/1 no painel
  1. De 1 hora a 1 ano

    Atalhos de 1 h, 6 h, 12 h, 24 h, 7 d, 30 d e 1 ano, ou um intervalo livre.

  2. Exportação

    As leituras do período saem em CSV, direto do gráfico.

  3. Faixa habitual por hora

    Quinze dias de histórico desenham o normal de cada hora. As horas fora dela ficam contadas.

  4. P95 e volume

    Mínimo, média, máximo, P95, último valor e volume por canal, no período escolhido.

PoE e óptica, porta a porta.

Cada porta com a própria leitura, contra o limite que o equipamento informa.

PoE do chassi

22 W de 370 W de orçamento

7 portas alimentando

  • Gi1/0/26,7 Wclasse 4
  • Gi1/0/64,4 Wclasse 0
  • Gi1/0/43,4 Wclasse 4
  • Gi1/0/232,5 Wclasse 3
  • Gi1/0/12,3 Wclasse 3
  • Gi1/0/252,2 Wclasse 3
  • Gi1/0/191,7 Wclasse 2

Módulo óptico da Te1/0/1

Dentro dos limites do próprio módulo

  • RX-2,5 dBm-13,9 dBm2,0 dBm
  • TX-2,5 dBm-11,3 dBm1,7 dBm
  • Temperatura35 °C-5 °C75 °C
  • Tensão3,31 V2,97 V3,63 V
  • Corrente7,8 mA4,0 mA11,8 mA

Cada fabricante do seu jeito.

O desenho segue o equipamento, e quem escolhe o layout é o sysDescr que ele mesmo informa por SNMP.

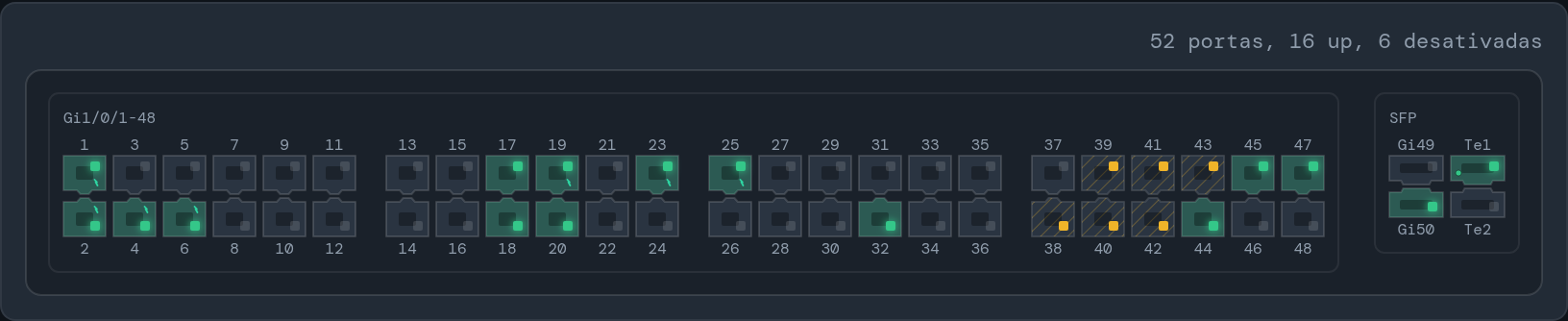

Painel frontal do Cisco C2960X: ímpares em cima, pares embaixo e uplinks SFP à direita.
Cisco C2960XsysDescr: Cisco IOS Software, C2960X · layout cisco-catalystÍmpares em cima, pares embaixo, uplinks SFP à direita.

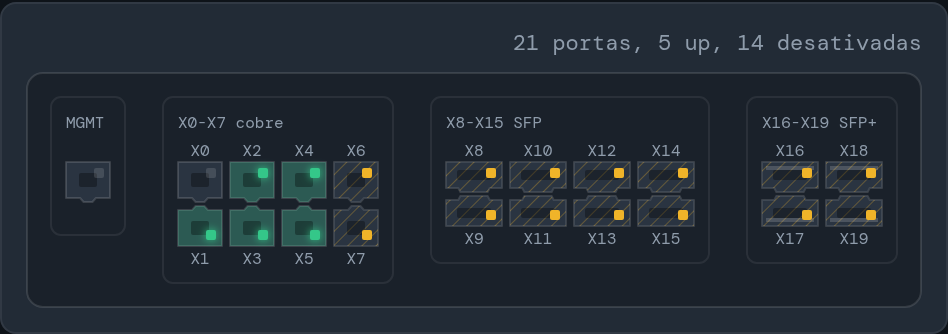

Painel frontal do SonicWall SuperMassive 9200: MGMT e as portas X0 a X19 em blocos de cobre, SFP e SFP+.
SonicWall SuperMassive 9200sysDescr: SonicWALL SuperMassive 9200 · layout sonicwallX0 a X19 em blocos de cobre, SFP e SFP+, com a MGMT à parte.
  • SNMP v2c e v3No v3, autenticação SHA-256 e criptografia AES.
  • Só portas físicasVLANs, subinterfaces e agregados ficam fora do desenho.
  • Painel genéricoFabricante sem layout próprio ganha duas fileiras na ordem do ifIndex.
